Auditoria 5s Laboratorios

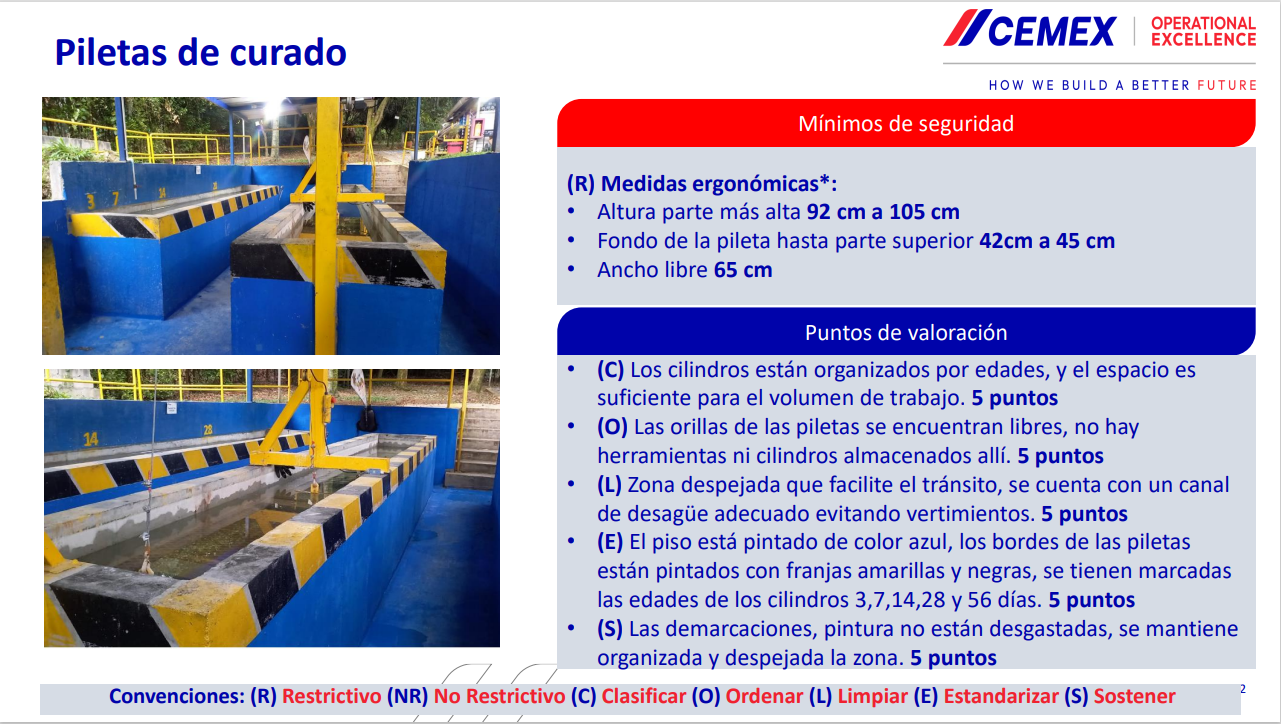

Zona 1 Piletas de Curado

*Fotos Piletas de curado.

*Mínimo de seguridad - Parametros ergonomicos de las piletas. Cumple No cumple

*Valoración Piletas: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones zonas de piletas(Acciones a tomar):

*¿Las piletas cuentan con sistema de control de temperaturas? Si No

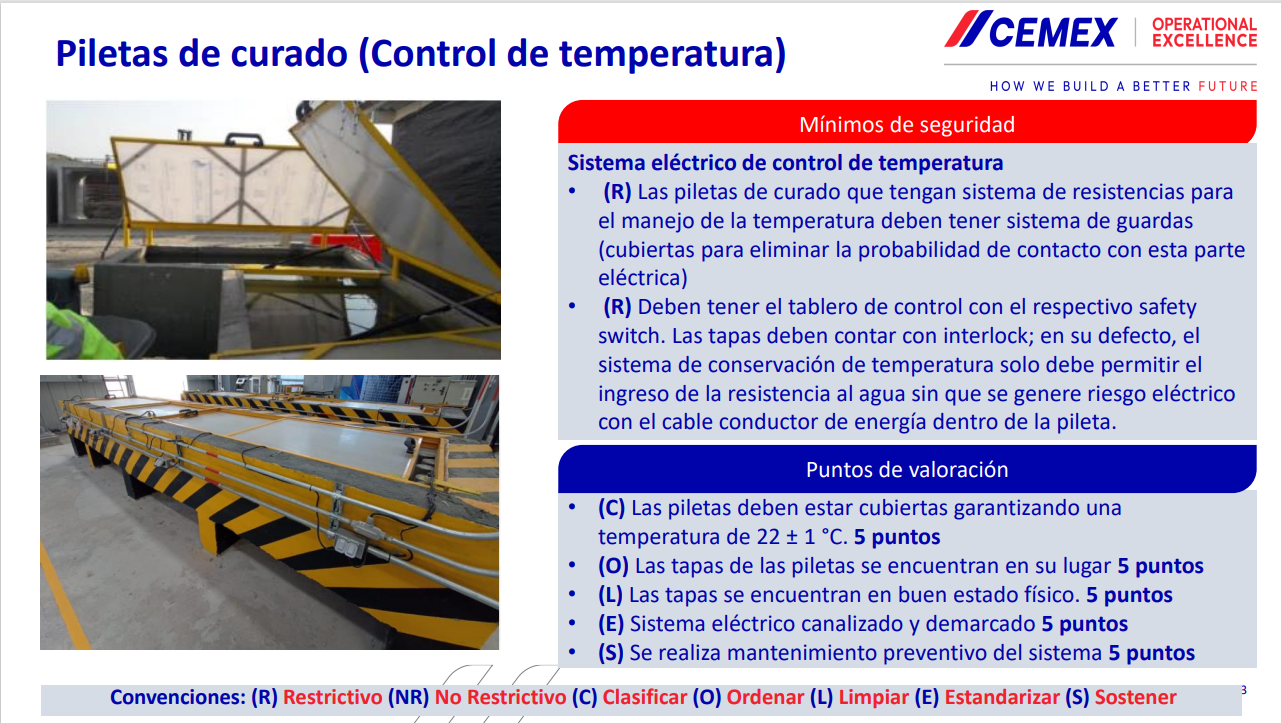

Piletas de Curado - Control de temperaturas

*Fotos del sistema de control de temperatura

*Mínimo de seguridad - Las piletas de curado que tengan sistema de resistencias para el manejo de la temperatura deben tener sistema de guardas (cubiertas para eliminar la probabilidad de contacto con esta parte eléctrica) Cumple No cumple

*Mínimo de seguridad - Deben tener el tablero de control con el respectivo safety switch. Las tapas deben contar con interlock; en su defecto, el sistema de conservación de temperatura solo debe permitir el ingreso de la resistencia al agua sin que se genere riesgo eléctrico con el cable conductor de energía dentro de la pileta. Cumple No cumple

*Valoración 5s Ssistema de control de temperatura: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones sistema de control de temperatura (Acciones a tomar):

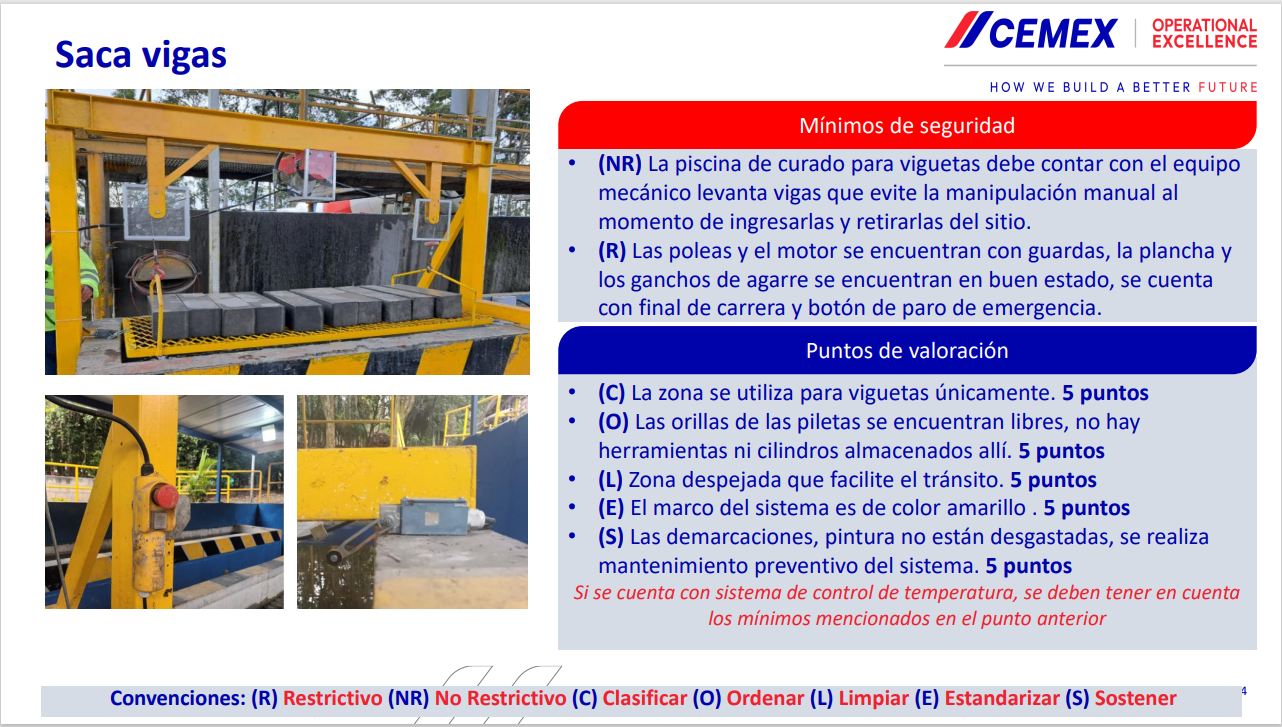

Sacavigas

*Fotos del Sacavigas

*Mínimo de seguridad (NR) La piscina de curado para viguetas debe contar con el equipo mecánico levanta vigas que evite la manipulación manual al momento de ingresarlas y retirarlas del sitio. Cumple No cumple

*Mínimo de seguridad (R) Las poleas y el motor se encuentran con guardas, la plancha y los ganchos de agarre se encuentran en buen estado, se cuenta con final de carrera y botón de paro de emergencia. Cumple No cumple

*Valoración 5s Sacavigas: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones sacavigas (Acciones a tomar):

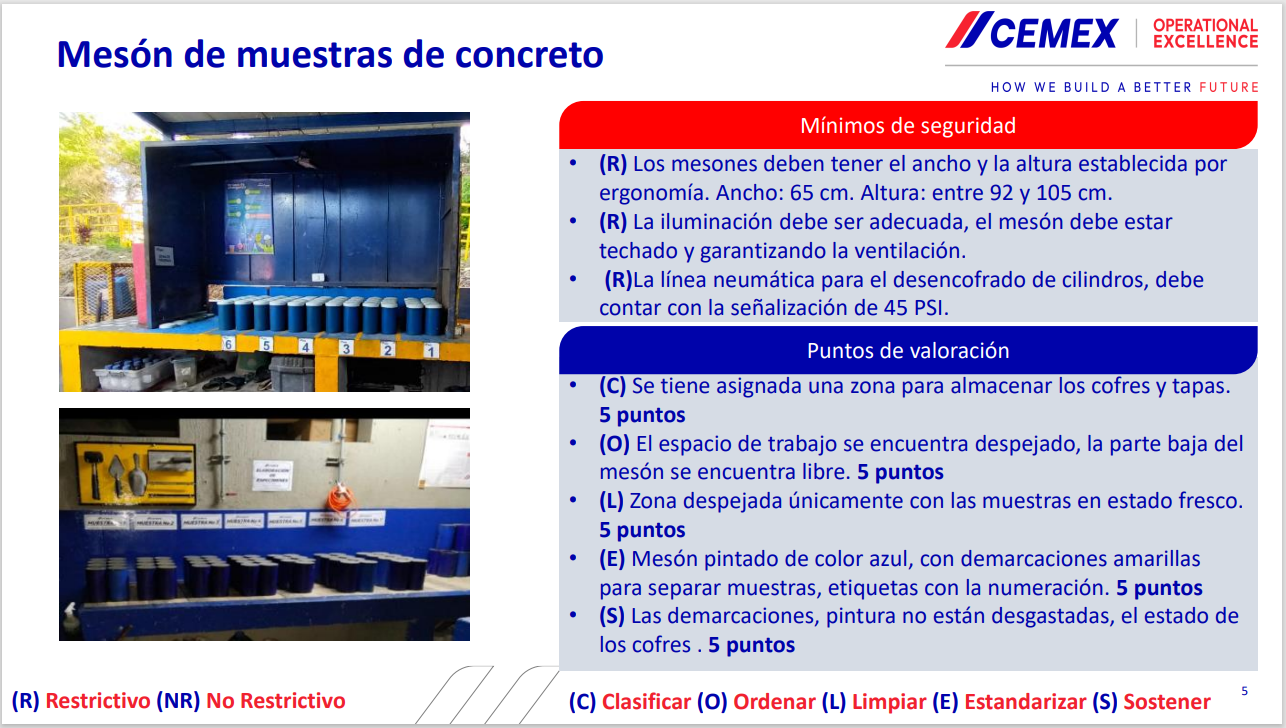

Mesón de muestra de concreto Piletas de curado

*Fotos del mesón de muestras

*Mínimo de seguridad - El mesón cumple con los parámetros ergonómico. Cumple No cumple

*Mínimo de seguridad - La iluminación debe ser adecuada, el mesón debe estar techado y garantizando la ventilación. Cumple No cumple

*Valoración 5s Mesón de muestras de concreto: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones Mesón de muestras de concreto (Acciones a tomar):

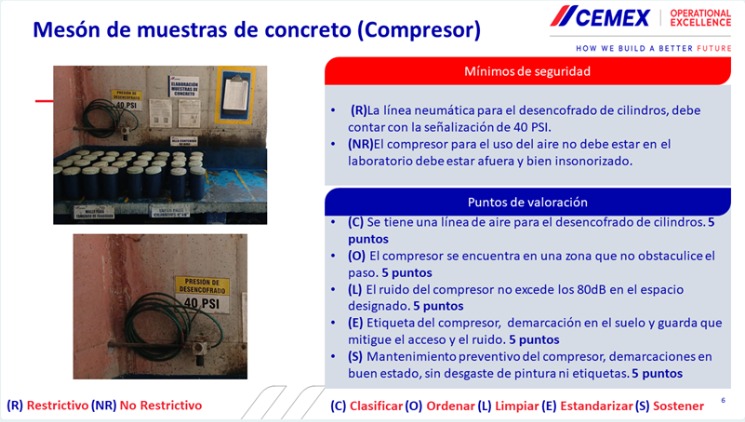

Mesón de muestra de concreto(Compresor) Piletas de curado

*Fotos de la linea neumática

*(R) La línea neumática para el desencofrado de cilindros, debe contar con la señalización de 40 PSI. Cumple No cumple

*•(NR)El compresor para el uso del aire no debe estar en el laboratorio debe estar afuera y bien insonorizado. El estándar de decibeles dB debe ser inferior a 85dB Cumple No cumple

*Valoración 5s Compresor: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones Compresor (Acciones a tomar):

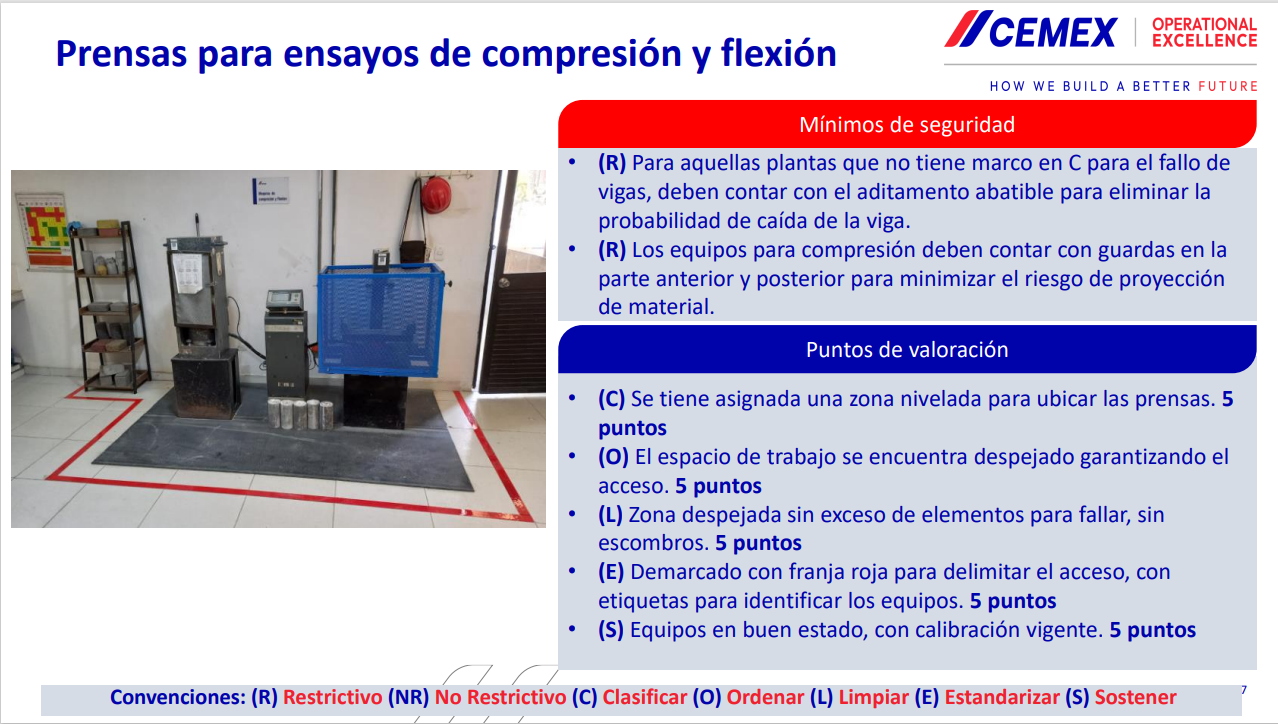

Prensas para ensayos de compresión y de flexión Piletas de curado

*Fotos prensas de compresión y flexión

*(R) Para aquellas plantas que no tiene marco en C para el fallo de vigas, deben contar con el aditamento abatible para eliminar la probabilidad de caída de la viga. Cumple No cumple

*(R) Los equipos para compresión deben contar con guardas en la parte anterior y posterior para minimizar el riesgo de proyección de material. Cumple No cumple

*Valoración 5s Prensas de compresión y flexión: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones prensas de compresión y flexión (Acciones a tomar):

Elementos de trabajo en caliente Piletas de curado

*Fotos elementos de trabajo en caliente

*(R) En la zona de área caliente se debe: Contar con los EPP (guantes de altas temperaturas, peto de carnaza) para la manipulación de las bandejas calientes. Caja invertida para la protección de la estufa (la distancia entre la estufa y la zona superior 20 cm de la caja debe ser como mínimo 20 cm). Anclaje del horno para evitar su caída Cumple No cumple

*Valoración 5s Elementos de trabajo en caliente: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones elementos de trabajo en caliente (Acciones a tomar):

Aditivos , Contramuestras y MMPP Piletas de curado

*Fotos aditivos, contramuestras y MMPP

*(NR) Las contramuestras de aditivos deben almacenarse en un recipiente que dificulte la caída de los frascos o el derrame de los aditivos (perforación de las tapas para el plastificantes) Cumple No cumple

*Valoración 5s Aditivos, contramuestras y MMPP: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones Aditivos, contramuestras y MMPP (Acciones a tomar):

Espacio para ensayos de concreto y agregados Piletas de curado

*Fotos del espacio para ensayos de concreto y agregados

*(R) Los mesones deben tener el ancho y la altura establecida por ergonomía. Ancho: 65 cm. Altura: entre 92 y 105 cm Cumple No cumple

*(R) La iluminación debe ser adecuada, el mesón debe estar techado y garantizando la ventilación Cumple No cumple

*Valoración 5s espacio para ensayos de concreto y agregados: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones espacio para muestras de concreto y agregados (Acciones a tomar):

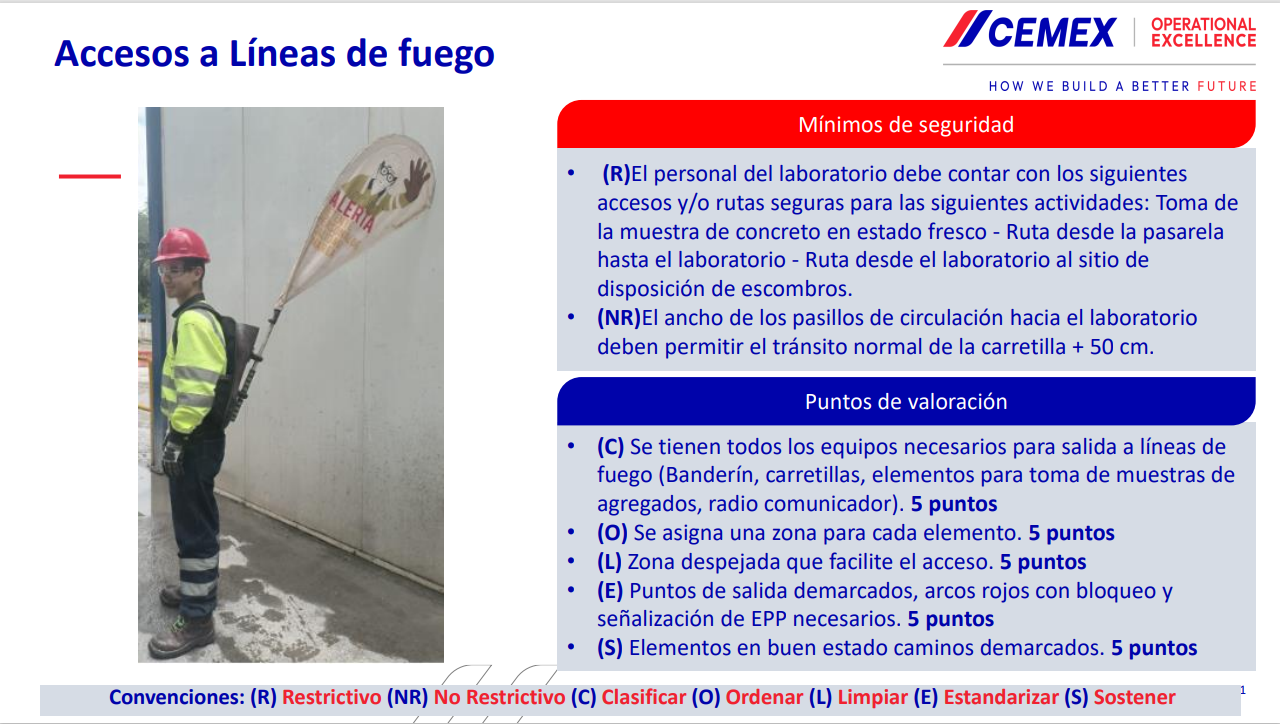

Accesos a Lineas de fuego Piletas de curado

*Fotos de accesos a las líneas de fuego

*(R)El personal del laboratorio debe contar con los siguientes accesos y/o rutas seguras para las siguientes actividades: Toma de la muestra de concreto en estado fresco - Ruta desde la pasarela hasta el laboratorio - Ruta desde el laboratorio al sitio de disposición de escombros. Cumple No cumple

*Cuentan con banderín estándar para acceder al patio de agregado Cumple No cumple

*(NR)El ancho de los pasillos de circulación hacia el laboratorio deben permitir el tránsito normal de la carretilla + 50 cm Cumple No cumple

*Valoración 5s Accesos a las líneas de fuego: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones accesos a las líneas de fuego (Acciones a tomar):

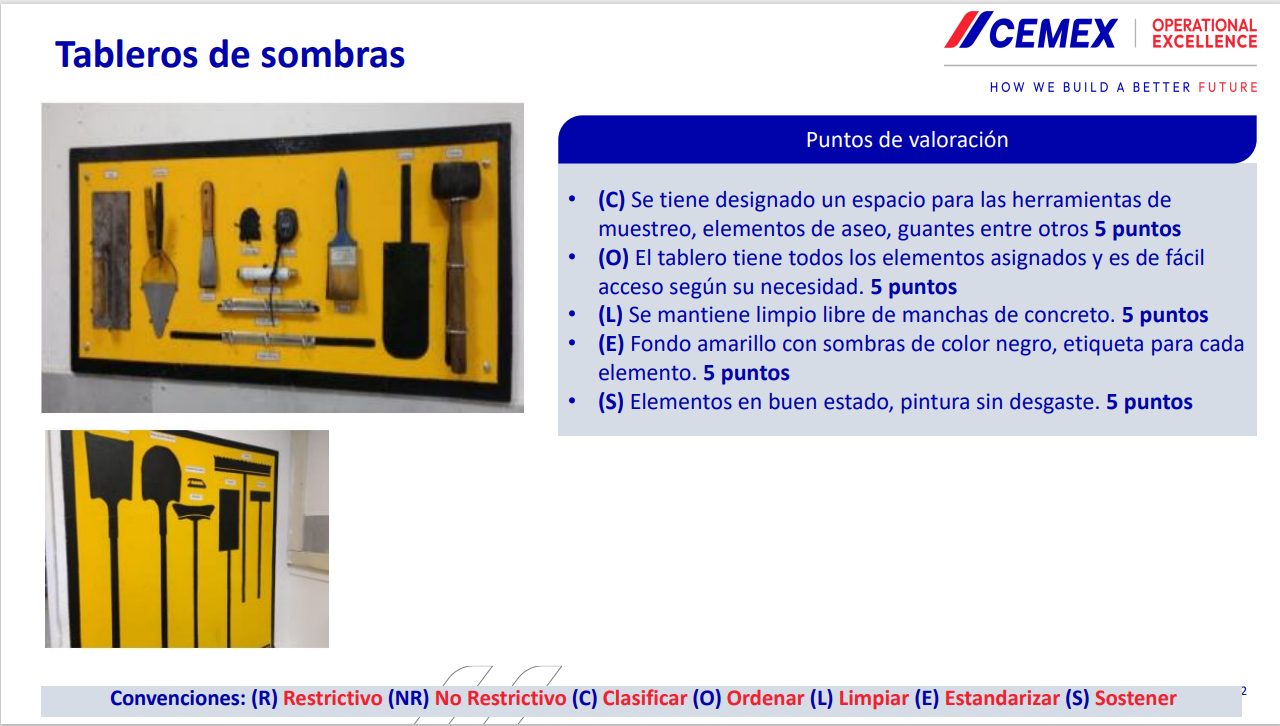

Tablero de Sombras Piletas de curado

*Fotos de los tableros de sombra

*Valoración 5s Tableros de sombras: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones tableros de sombras (Acciones a tomar):

Zona para asentamientos Piletas de curado

*Fotos de la zona para asentamientos

*(NR) La zona de toma de asentamiento debe permitir el fácil lavado y retiro de material Cumple No cumple

*Valoración 5s Zona de asentamientos: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones zona de asentamientos:

Elementos de transporte Piletas de curado

*Fotos de los elementos de transporte

*(NR) El carro para transporte de material cumple con los parámetros ergonómicos y es el idóneo para las condiciones de la planta. Adicionalmente debe tener la marca para que la capacidad máxima sea de 25 kg. Cumple No cumple

*Valoración 5s Elementos de transporte: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones Elementos de Transporte (Acciones a tomar):

Lavaojos, extintor y kit de analisis de estructuras Piletas de curado

*Fotos Lavaojos, extintor y kit de análisis de estructuras

*(R)El laboratorio debe contar con lavaojos portátil. Cumple No cumple

*(NR) Se debe contar con un extintor amarillo multipropósito de 20Lb. Cumple No cumple

*(NR) Se debe contar con kit de análisis estructural Cumple No cumple

*Valoración 5s LAvaojos, extintor y kit de análisis estructural: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones Lavaojos, extintor y kit de análisis estructural (Acciones a tomar):

Documentación Fisica y digital Piletas de curado

*Fotos de la documentación

*(R) Se cuenta con las fichas de seguridad de las sustancias químicas en sitio y con los SW relacionados con los ensayos de laboratorioss Cumple No cumple

*Valoración 5s Documentación física y digital: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones documentación física y digital (Acciones a tomar):

Oficina

*Fotos oficina

*(NR) El área de la oficina del laboratorio debe estar separada del área de muestreo, adicionalmente debe contar con un escritorio y una silla que cumplan con parámetros ergonómico Cumple No cumple

*Valoración 5s Oficina: Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones oficina (Acciones a tomar):

Elementos adicionales Piletas de curado

*Fotos elementos adicionales

*Valoración 5s Elementos adicionales Clasificar 1 2 3 4 5 Ordenar 1 2 3 4 5 Limpiar 1 2 3 4 5 Estandarizar 1 2 3 4 5 Sostener 1 2 3 4 5

*Observaciones oficina (Acciones a tomar):
